메리홀 대극장 도면 (2020.09.02 Update)

 대극장 CAD 도면

 대극장 조명 배치도(CAD)

 대극장 조명 회로도(CAD)

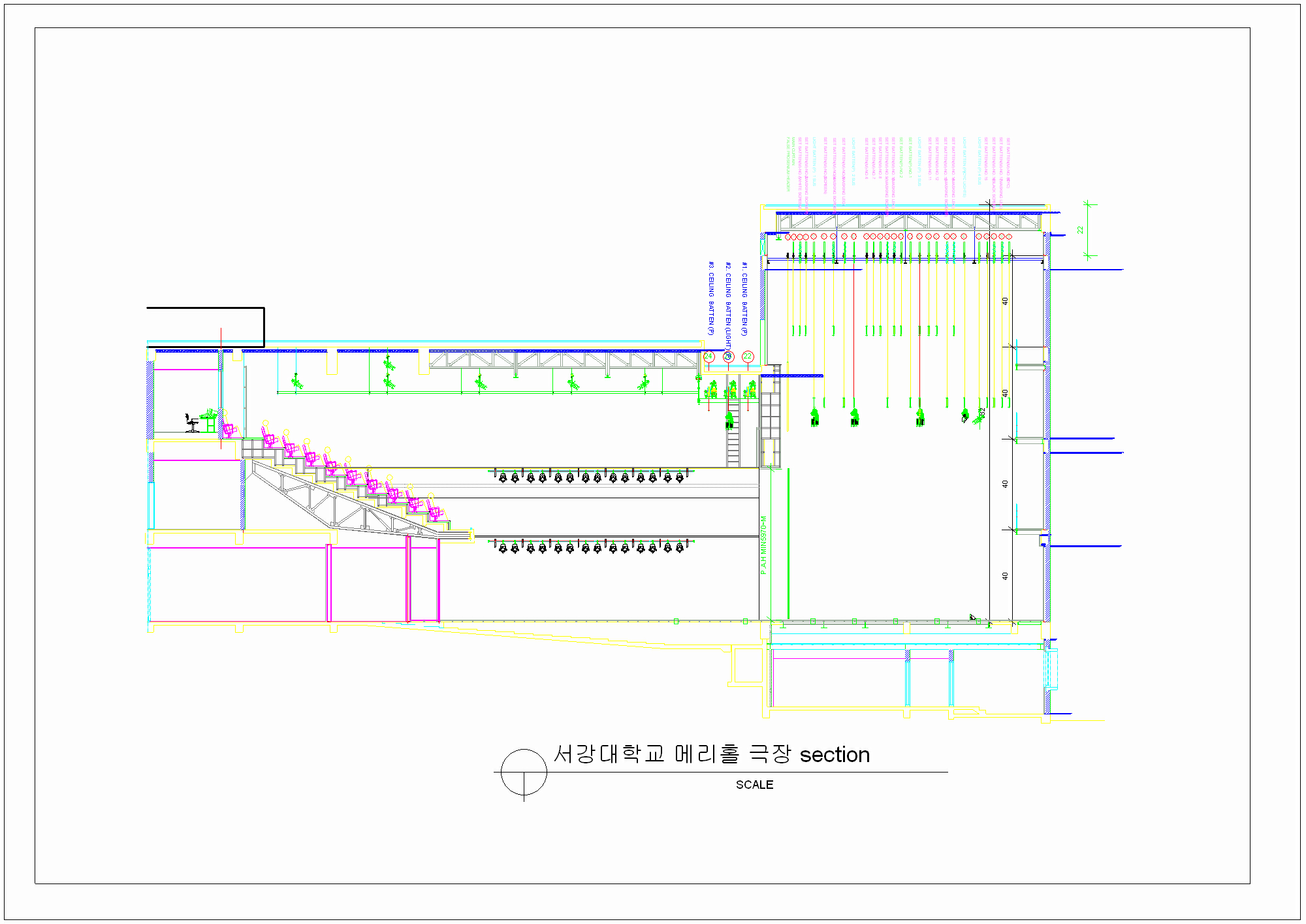

 측면도(칼라)

 측면도(흑백)

 평면도(칼라)

 평면도(흑백)

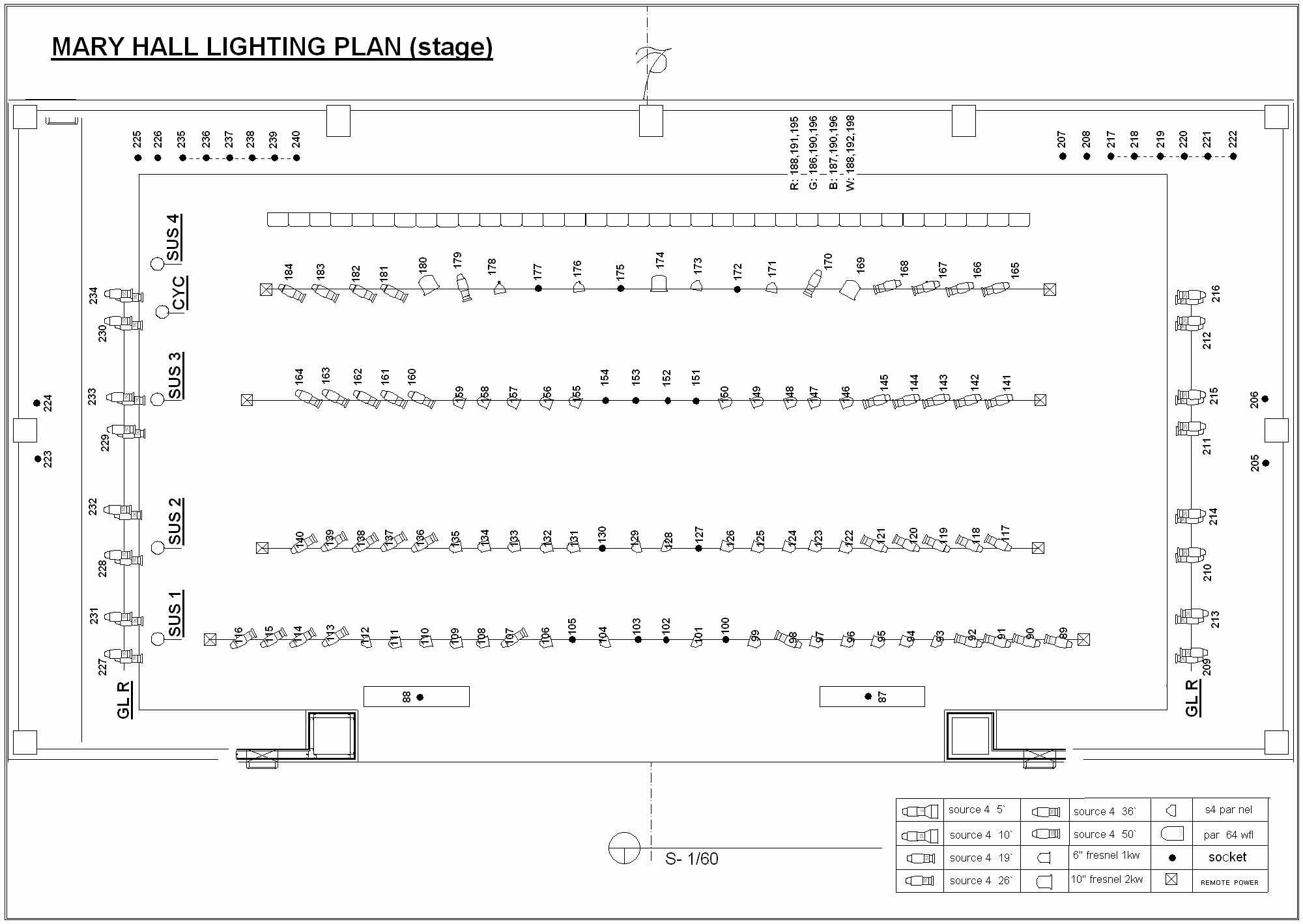

대극장 조명 배치도

대극장 조명 회로도(PDF)

 대극장 조명 배치도(PDF)

Stage

대극장 입면도, 평면도

평면도

평면도(1층 객석 수납)

입면도(1층 객석 수납)

조명

  콘솔: ETC Insight 3 Control Console / GRAND MA2 ultra-light
  디머: ETC 240회로
  조명기구: SOURCE FOUR LIGHT - 19도: 40대, 26도: 40대, 36도: 60대, 50도: 10대
  FRESNEL SPOT LIGHT - 2KW: 9대, 1KW: 30대
  PAR LIGHT - PAR 64: 40대
  DRY ICE :1대
  FOG MACHINE :2대
  DATA FLASH : 1대
  MOVING LIGHT : MAC 700 profile 5대
  Xenon Followspot 1003 SR/e, 1KW

음향

  AUDIO MIX: MIDAS VENICE 320
  SPEAKER SYSTEM: NEXO / GEO-S1210(4EA), GEO-S1230(4EA), RS15(4EA)
  MICRPHONE:
  SUSPENSION MICRPHONE AKG.C 2000B : 2대,
 SHURE. SM57 : 2대, SHURE. SM58 : 4대
 W/L HAND MIC SET : SENNHEISER. EW335 2SET
 W/L PIN MIC SET: SENNHEISER. EW312 2SET

               ▲ 음향 스피커                                    ▲ AUDIO MIX

영상장비

  PROJECTOR : EIKI LC-XT4 (10000 ANSI Lumens )

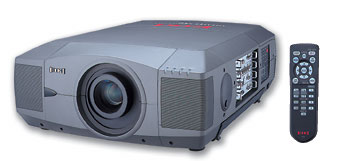

                                                                       ▲ 비디오 프로젝터
